Qué es una marquesina y cómo se construye: guía técnica para el taller gráfico
En el rubro de la cartelería y la comunicación visual, llamamos marquesina a la estructura gráfica saliente o frontal que se instala sobre la fachada de un local comercial. Su función principal es identificar el negocio, ofrecer visibilidad a media y larga distancia y proteger la entrada de las inclemencias del tiempo.
Desde el punto de vista del aplicador gráfico y del herrero publicitario, una marquesina es mucho más que un simple cartel: es un sistema constructivo que combina herrería, iluminación, sustratos flexibles o rígidos y la correcta selección de vinilos o lonas impresas.
---Tipos de marquesinas según la fuente de luz y sustrato
1. Marquesina opaca o con iluminación externa (Frontlight)
Se compone de una estructura metálica recubierta por un sustrato opaco o lona tensionada, iluminada desde el exterior mediante reflectores proyectores LED.
- Sustrato recomendado: Lona Front de 13 oz (390 g a 440 g) con entramado poliéster resistente al desgarro.
- Ventaja: Menor costo de fabricación y mantenimiento técnico sencillo.
2. Marquesina retroiluminada o caja de luz (Backlight)
Es una caja cerrada con fuente de luz interna (módulos LED o tubos) donde la faz gráfica deja pasar la luz de manera homogénea.
- Sustrato flexible: Lona Backlite transiluminable. A diferencia de la lona front, la backlite cuenta con un recubrimiento y una trama de hilos diseñados específicamente para difundir la luz sin generar sombras internas ni perder saturación de color cuando la luz se enciende.
- Sustrato rígido: Placas de acrílico translúcido o policarbonato alveolar/compacto rotuladas con vinilo de corte translúcido (como las series especializadas de Oracal, Avery o Arlon) o vinilo de impresión fundido/polimérico.
Técnicas de armado y dobladillo en taller
La durabilidad de una marquesina de lona flexible depende en un 80% del trabajo previo en el taller. Una lona mal confeccionada se embolsa con el viento o se desgarra en las esquinas.
Confección del dobladillo
Para resistir la tracción continua del tensado, el contorno de la lona debe reforzarse mediante un dobladillo perimetral de al menos 4 a 5 cm. Existen tres métodos profesionales:
- Sellado por alta frecuencia (RF) o aire caliente (Leister): Es el método industrial ideal, ya que fusiona el PVC del material creando una sola pieza homogénea.
- Adhesivo de contacto para PVC: Aplicado en ambas caras con pincel o espátula, dejando evaporar los solventes antes de cerrar el pliegue con rodillo de goma.
- Cinta bifaz de alta adhesión: Uso de cintas de masa de acrílico o de alto agarre. (Nota de taller: recordá que en insumos como cintas bifaz técnicas la provisión industrial se comercializa exclusivamente por unidad o rollo cerrado).
Colocación de ojalillos
Si el sistema de tensado es mediante precintos o cordón elástico (monofilamento), los ojalillos (de bronce o plásticos policarbonatados) deben colocarse a una distancia no mayor a 20-25 cm entre sí, siempre atravesando la doble capa del dobladillo para evitar el desgarro.

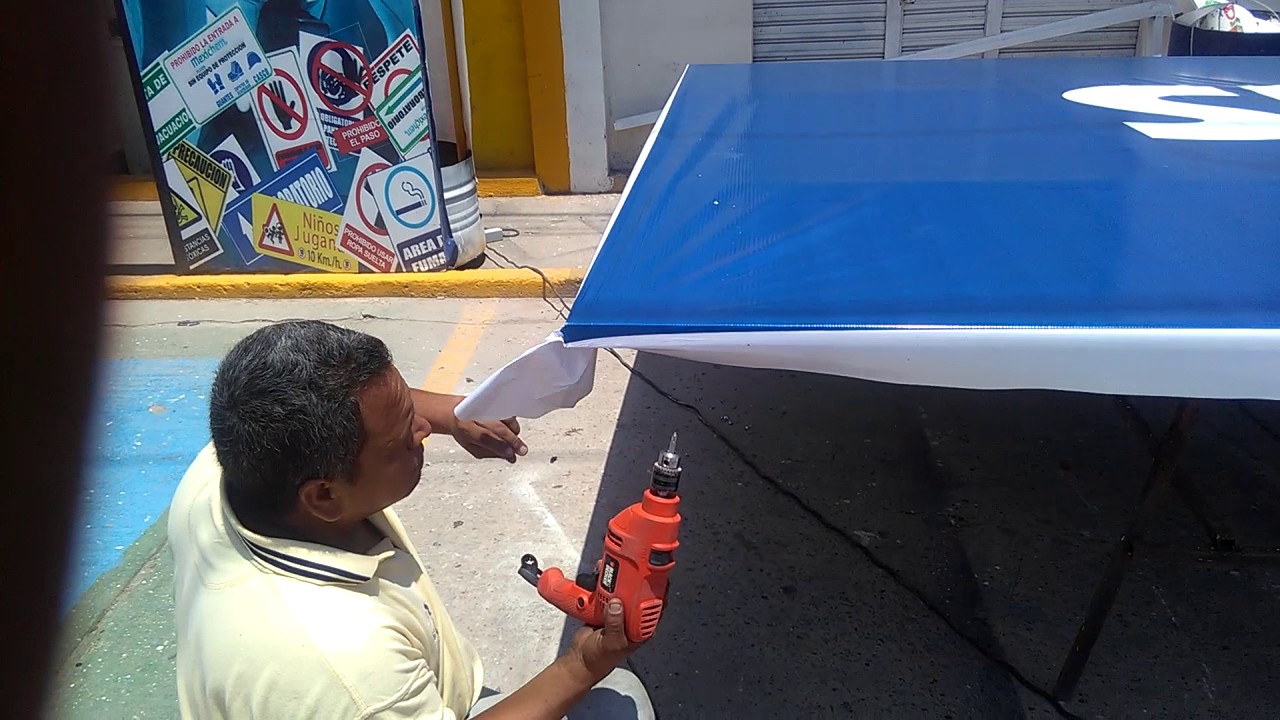

---Técnica de tensado sobre bastidor metálico
Para lograr un acabado perfectamente liso, sin arrugas ni "panzas", el proceso de tensado sobre el caño estructural debe seguir una secuencia estricta:
- Anclaje inicial en cruz: Fijar el centro del borde superior, luego el centro del borde inferior aplicando tensión vertical. Hacer lo mismo con los centros de los laterales (tensión horizontal).
- Avanzar hacia las esquinas: Desde el centro hacia afuera, colocar las fijaciones alternando lados opuestos para distribuir la tracción en forma pareja.
- Sistemas de fijación habituales:
- Punta de mecha y planchuela: Se dobla la lona sobre el perfil posterior y se aprisiona con una planchuela de aluminio o hierro galvanizado atornillada.
- Perfil de aluminio autotensante: Sistema de pinza de aluminio que tensiona mediante ajuste de bulones internos.
- Técnica de caño interno y varilla roscada: Se pasa un caño de menor sección por un dobladillo pasante y se tracciona mediante ganchos J o varillas roscadas sujetas al bastidor.
Iluminación e instalación eléctrica en cajas de luz
Para evitar el molesto "efecto cebra" (franjas de sombra entre punto y punto de luz), se deben seguir estos parámetros técnicos:
- Profundidad de la caja: La distancia mínima entre el fondo de la marquesina y la lona backlite debe ser de 12 a 15 cm. Si la caja es más delgada (ej. 8 cm), se deben utilizar lentes ópticos de gran apertura (160° a 175°).
- Módulos LED: Utilizar módulos con protección IP65 o superior para intemperie, fijados con cinta bifaz incorporada y asegurados con tornillo al fondo del bastidor (que debe estar pintado de blanco mate para reflejar e intensificar el flujo lumínico).
- Transformadores/Fuentes: Calcular la potencia requerida sumando el consumo total en watts de los módulos y agregando un margen de seguridad del 20%. Las fuentes deben colocarse en sectores ventilados o protegidos del agua directa.
Criterios para la selección de materiales
En el mercado de la gráfica vehicular y publicitaria existen múltiples fabricantes de insumos de excelente calidad (como DPI, Avery, Orafol, Arlon, LG, entre otros). La elección del material adecuado para una marquesina dependerá de la vida útil requerida:
- Corta a media duración (Promocional / 1 a 3 años): Lonas estándar de 13 oz e impresión solvente o ecosolvente convencional. Vinilos monoméricos para rotulación de textos.
- Larga duración (Permanente / 5 a 7 años): Lonas de alta tenacidad con tratamiento UV, impresas con tintas látex o UV, protegidas opcionalmente con laminados líquidos o de película. En vinilos de corte sobre placa rígida, se recomienda utilizar materiales poliméricos o fundidos (cast) para evitar la contracción del material por la radiación solar.
Para el taller que busca optimizar costos y recursos, es importante conocer las modalidades de abastecimiento: mientras que insumos como las lonas (Front, Backlite, Blockout) y ciertos vinilos especiales de alto rendimiento se adquieren habitualmente por unidad o rollo cerrado, la compra de vinilos de corte o esmerilados suele ofrecer la alternativa de fraccionamiento por metro según la escala del trabajo.
Para conseguir estos insumos y conocer especificaciones técnicas detalladas de materiales para cartelería y gran formato, podés consultar el catálogo técnico en www.disgraf.com.ar.
